Temperature Sensors Catalogue | 2nd edition
Discover all the expertise and diversity of PYROCONTROLE's temperature sensors offering : sheathed, Atex, surface, high-temperature sensors and thermowells, .... This 2nd edition is even more comprehensive. Innovative offering of temperature and process sensors and controllers. You can trust the expert in temperature measurement in industrial environments.
Pyrocontrole catalogue - Thyritop power controllers
This catalogue presents all the Thyritop power controllers from Pyrocontrole, along with their accessories.
The solid-state relays and power controllers in the THYRITOP family can be used in multiple sectors of activity and in a wide range of applications, such as:
- Heat treatment furnaces
- Furnaces and processes for the glass industry
- Chemical and petrochemical equipment
- Retraction tunnels, paint, infrared lamps, thermoforming, drying
- Injection moulding presses, thermoforming equipment
- Industrial food extruders
- Ovens, climatic chambers, autoclaves
- Industrial dryers
- Mould preheaters, ducts
C.A 6500 Paperless Recorders
An expert in thermal control, Pyrocontrole is strengthening its offering of video recorders with its new-generation PYROtracer C.A 6500 models with touch screens.
This new range of three paperless recorders benefits from the very latest technological developments.
DC Thyritop 101
Thyritop 101 is the essential solution developed by Pyrocontrole - Chauvin Arnoux Group for decarbonation and energy savings.
Compact and complete, single-phase, it is ideal for complete regulation and information of current values. The Thyritop 101 is available immediately
DC Thyritop 600
Thyritop 600 and PyroALM is the solution developed by Pyrocontrole - Chauvin Arnoux Group, essential for decarbonation and energy savings.
Compact and complete, single-phase, it is ideal for complete regulation and information of current values. Thyritop 600 and PyroALM are available immediately.
Laboratory
Measurement in the laboratory: Simple, effective instruments
When new instruments and systems are designed in Research & Development laboratories, a large number of measuring instruments are necessary. Engineers and technicians responsible for designing electronic, computing and process control systems use a wide range of measuring instruments from the design phase through to the test and qualification phase. From the simplest to the most sophisticated and from single-function to multi-application products, Chauvin Arnoux® and Metrix® laboratory instruments offers users a broad choice, giving priority to effectiveness and accuracy.
Research & Development
During this phase, the main laboratory instrument requirements involve:
- Power supplies
- Signal generation
- General measurements
- Time and frequency analysis of the signals
To meet these needs, Chauvin Arnoux's Metrix® brand proposes a set of simple but effective standard or programmable multi-channel power supply solutions and simple, random function generators. When used with the SX-GENE software, these function generators can simulate complex signals. In addition, the advanced functions and accuracy of the benchtop multimeters in the MX5000 Series and the ASYC IV models allow users to measure the various electrical values of a circuit.
With the Metrix® digital oscilloscope offering, time and frequency analysis is guaranteed in bandwidths up to several hundred MHz.
Tests and Qualification
Testing is now recognized as a specific profession which is crucial to the success of projects. It makes it possible to work on both technicalk and functional problems. Omnipresent throughout the development cycle, testing is an activity which draws on many types of knowledge and know-how, using reliable, accurate products.
During this phase, tests are performed to check the system's performance and its ability to operate in its environment.
For this, Chauvin Arnoux possesses suitable measuring solutions, in addition to the instruments already described.
The multiple integrated functions of the Handscope and Scopix portable oscilloscopes with isolated channels mean they can be used for measurements on integration platforms. As they are simultaneously multi-channel oscilloscopes, multimeters, signal analysers (including of digital bus signals) and loggers, these instruments can be used to check and record the different points to be tested. Thanks to their communication interfaces and the related software, the measurements are collected and made available to generate the measurement report.
During qualification tests, the assessment of heating on a printed circuit board with Chauvin Arnoux® thermographic cameras is essential for analysing the system's reliability.
Similarly, the near-field probes associated with the MTX1050 spectrum analyser can be used for initial diagnostics concerning electromagnetic disturbance of a PCB.
Chauvin Arnoux also proposes a set of measuring instruments designed in particular for testing:
-The electrical insulation of the circuits, the consumption profile of a piece of equipment, the noise level, etc.
-Recorders capable of tracing the changes in signals during characterization campaigns.
Metrology laboratories constantly use measuring instruments to draft calibration reports or certificates: from multimeters to benchtop calibrators, from analogue oscilloscopes to digital models with bus decoding, etc.
The ASYC IV multimeter constantly displays the measurement tolerance to facilitate measurement and compare the results with the qualification tests.
Supervision of installations
Supervision and resizing of electrical installations
Deregulation and privatization of the energy market have led energy producers in the public and private sectors to monitor the state of their electrical network in order to optimize their energy use. Because there are multiple, diverse types of energy production sites and methods (nuclear, thermal or hydroelectric power plants, wind or solar farms, new operators, etc.), established energy producers are being forced to ensure that their network is properly balanced at all points in the installation so as to maintain the right proportion between production and consumption. Four main phases in the approach can be defined:
• Monitoring and supervising
• Analysing and diagnosing
• Correcting and resizing
• Maintaining over the long term
1) Supervising and monitoring for better control of your electrical network
Enerdis and Chauvin Arnoux, both companies which are part of the Chauvin Arnoux Group, propose technological expertise based on an extensive range of fixed or portable products and global solutions for diagnosing and sizing electrical installations.
Enerdis covers the specific and standardized measurement and metering requirements of energy production companies with an offering of products operating in severe environments, as well as products for general real-time monitoring of the electrical parameters on the installation:
• Measurement transducers
• Current transformers
• Power monitors
• Network analysers
Chauvin Arnoux designs portable measuring and diagnostic instruments for precisely defining the behaviour of an installation and its capacity. Whether on the basis of a spot analysis of the power or a long-term campaign serving as a reference for defining a Measurement and Verification Plan (MVP), to choose the right power capacity or examine the necessity of adding power on an installation, you will require the following products from the offering:
• Multimeters allowing quick diagnostics on low-voltage networks due to their universality and measurement ranges
• Multimeter clamps which measure currents in total safety without any contact or mechanical intervention.
• PEL power and energy loggers for the measurement campaigns
• Qualistar® electrical network analysers for drafting a Measurement and Verification Plan
2) Assessing electrical network mapping conformity to limit operating losses and identify symptoms linked to the quality of the power supplied.
To avoid penalties for not complying with the load factor defined in the contract for an installation, you have to analyse the behaviour of the installations very precisely by means of long-term measurement campaigns using:
• permanent network quality analysers from Enerdis, which comply with the IEC 61000-4-30 standard, Class A: MAP 640 with capture of fast transients and MAP 620
• automatic data retrieval software: E.Qual premium Server from Enerdis.
At the core of the energy diagnosis lies a comprehensive range of portable instrumentation from Chauvin Arnoux, allowing users to measurement and automatically record the trends over time of voltages, currents, temperatures and process signals. The PEL loggers and the power and energy analysers positioned on the various electrical feeders downstream of the meter can be used, simply and without interrupting operation, to size the relative weight of each line in terms of global consumption, define a load profile for the installation and thus determine the priorities for improvement.
3) Resizing an electrical installation and maintaining electrical safety
When an industrial installation is extended or resized, it may increase the harmonic disturbances on the electrical network which, in turn, has a direct impact on the quality of the power distributed. In the short or medium term, these disturbances may cause failures on all the electrical instruments connected to the network in question. Harmonic currents have a negative effect on nearly all the components in the electrical system by creating new dielectric, thermal or mechanical stresses.
Chauvin Arnoux's electrical network analysers and harmonic analysers are then essential to quantify all the harmonics present on the network and find a suitable solution.
Electrical safety of the installation
For electrical safety, the IEC 60364 international standard is one of the technical standards defining the rules on design and construction of low-voltage electrical installations and the tests needed to confirm compliance of the finished installations.
It is essential to ensure that residential, industrial and tertiary electrical installations are safe in order to protect people and property. Chauvin Arnoux proposes a range of bi-function or multi-function installation testers which comply with the tests required by the international or national standards (NF C15-100 in France, BS 7671 in the UK, VDE 100 in Germany, for example).
• Electrical continuity of the equipotential protection circuit for the mechanical chassis-earths
• Correct sizing and operation of the protective systems
• Effectiveness of the earthing system
• Quality of the electrical insulation
Temperature monitoring
Because they are so quick to implement, no-contact temperature measurement systems have become essential tools for ensuring safe industrial production conditions. With infrared thermometers or thermographic cameras, it is now possible to detect thermal behaviour anomalies by means of relative or absolute measurements.
The purpose of the electrical tests is therefore to detect any overheating on the infrastructures when a load is present. This overheating can have various causes (poor connections, overloads, phase unbalance, faulty contacts, undersizing, etc.).
For mechanical maintenance, this means of investigation helps to check for abnormal overheating (wear, bearing faults, insufficient lubrication, etc.).
In France, the APSAD D19 technical document defines the conditions for thermographic inspections of electrical installations. Such thermographic inspections may be undertaken by the insurer but are in no way a substitute for periodic regulatory inspections of electrical installations.
The purpose of the inspection is to provide decision-making information to allow appropriate corrective and/or preventive action on the installations and equipment, thus avoiding damage to the equipment under consideration, fires and production stoppages. In all cases, the operator involved must possess the certificate of aptitude for electrical installation inspections by infrared thermography awarded by the CNPP (French national centre for prevention and protection) and must use thermographic equipment which is checked annually and offers sufficient spatial and thermal resolution, such as the C.A 1886 and C.A 1888 cameras from Chauvin Arnoux.
4) Maintaining the electrical installation over the
long term
At the core of a an energy intelligence system, the E.online® software developed by Enerdis complies with the applicable regulations concerning energy control and optimization. This system, comprising metering and measuring products and concentrators, is an operational centre for:
• Providing relevant, accurate information
• Helping with any decision-making related to energy performance
• Monitoring the long-term results of the action taken
REAL-TIME MONITORING
• Instantaneous display of all the quantities measured
• Instantaneous detection of communication faults
• Real-time aggregation of all the data retrieved remotely
• Recording campaign on the quantities measured
DASHBOARDS
• Global, summarized view
• List of alarms detected (log)
• Up-to-date energy reports
• Evolution of real-time and historical graphs
ENERGY ANALYSES AND FINANCIAL ANALYSES
• Multi-energy dashboards
• Allocation of consumption by usage, utility and entity
• Calculation of energy performance and economic indices (kWhoe, €/m²/year, KWh/degree day, €/manufactured part)
• Valuation of consumption / tariff contracts
ALARMS AND ALERTS
• Parameterization of profiled thresholds
• Distribution of alerts by email
• Alarms log with descriptions of the events
Discover the Eonline® software range
Aviation and aerospace
Temperature solutions for the aviation and aerospace industries
Les conditions de fonctionnement extrêmes de votre entreprise nécessitent des capteurs avec des adaptations mécaniques, électriques et thermiques spéciales. Pyrocontrole réalise les programmes de qualification nécessaires à ces applications et garantit la traçabilité et la reproductibilité des articles fournis.
- Capteurs de température pour des mesures fiables
- Enregistreur numérique pour cartographier les fours
- Contrôle de puissance pour optimiser vos réglages de température
- Automatisation - IHM pour visualiser tous les processus industriels
Exemples d'applications : mesures de températures lors de la fabrication de pièces de moteurs d'avions, mesures de températures sur des gaines de moteurs, cartographie de fours industriels, mesures de températures dans les boosters des fusées Ariane.
TEMPERATURE SENSORS
Ensembles de température pour le contrôle des températures dans les fours de traitement thermique (revenu et recuit de mise en solution).
Applications : procédés de chauffage pour la fabrication de pièces métalliques de moteurs, d'éléments de fuselage, etc.
• Ensembles de température Cadid
Soumis à des sollicitations thermiques, les éléments de mesure sensibles de ces capteurs sont protégés par des gaines réalisées dans un matériau adapté à l'environnement.
• Thermocouples gainés Ces thermocouples
K, N et S sont fabriqués conformément à la norme AMS 2750, conformément aux spécifications NADCAP.
DIGITAL RECORDER
La précision et l'homogénéité de la température de maintien d'un four sont des caractéristiques cruciales pour la qualité et le coût du traitement thermique obtenu. L'enregistreur numérique PYROTRACER est un outil idéal pour vérifier l'uniformité de la température du four.
Application : Fours thermiques
Conçu spécifiquement pour une configuration et une mise en œuvre rapides et simples, cet enregistreur sans papier "plug & play" peut être utilisé pour surveiller la température en temps réel et enregistrer jusqu'à 18 canaux de mesure. Enregistrement "QUALITÉ" totalement sécurisé au moyen de fichiers cryptés infalsifiables.
_ Écran extra-haute définition "TFT" 6,4 pouces
- 256 couleurs
_ Jusqu'à 18 canaux de mesure configurables et isolés les uns des autres
_ Sauvegarde des données sur stockage Compact Flash jusqu'à 2 Go
_ Conforme 21 CFR part 11
_ En standard : Ethernet + logiciel de traitement sur PC
Télécharger
la plaquette de présentation
- Enregistreurs graphiques :Pyrotracer CA 6510/CA 6520
Ces enregistreurs de données avec écrans tactiles sont idéaux pour l'acquisition de données et l'analyse du processus. Avec leur stockage de données sécurisé et leur accès facile aux enregistrements, cette série convient à un large éventail d'applications.
Adaptés à tous types d'applications, ces instruments sont capables de gérer jusqu'à 144 canaux d'enregistrement
Avec plusieurs types d'entrées :
Thermocouples, RTD, Cu10, Cu50, Cu100, Ni100, Ni200, Ni500, Ni1000 , Universel : mA, V, mV
Avantages de la série CA 6500 :
• Vitesse d'enregistrement plus rapide
• Sécurité des données renforcée
• Affichage personnalisable des données et des graphiques
• Utilisation et écran tactile intuitifs
• Plusieurs canaux d'enregistrement
• Données accessibles sur site et/ou à distance avec les outils de gestion
POWER CONTROL
Le contrôle est crucial pour optimiser vos réglages de température. Equipés d'une technologie de pointe, les contrôleurs de puissance Thyritop 40 et Thyritop 30 sont idéaux pour les besoins des professionnels dans ce domaine.
Avantages :
- limitation et optimisation des réglages de puissance de chauffage,
- surveillance de la charge,
- nombreuses possibilités de contrôle et de supervision
• Contrôleurs de puissance Thyritop 400
Ce régulateur de puissance communicant contrôle toutes les charges résistives et inductives des systèmes de chauffage électrique. Disponible en 3 versions, de 37 A à 2 900 A, il offre précision, flexibilité et une conception robuste afin de contrôler les éléments chauffants.
>Applications
Ces contrôleurs sont particulièrement adaptés pour :
les fours continus les fours
multizones
• Contrôleurs de puissance
Thyritop 30 Les modèles Thyritop 30 sont conçus pour les besoins de contrôle de puissance électrique les plus fréquents. Simple d'utilisation et particulièrement robuste, c'est la solution de contrôle de puissance la moins chère.
>Applications
Ces contrôleurs sont particulièrement adaptés pour :
les fours de traitement thermique
AUTOMATION - HMI
La solution CPS Touch® Solution de
supervision de nouvelle génération idéale pour superviser les processus industriels.
De l'enregistrement des données au contrôle des machines, la nouvelle gamme d'interfaces homme-machine tactiles CPS Touch ® offre de multiples avantages. Composé de 5 modèles, du plus simple au plus sophistiqué, le CPS Touch® s'adapte à toutes les exigences de supervision.
> Applications : mélangeurs, fours..
- CPS Touch® :
- Choix de 5 modèles de 4,3 à 15 pouces
- Écran tactile de plus de 65 000 couleurs
- Logiciel de programmation performant CPS Studio
- Accès protégé : neuf niveaux de sécurité par utilisateur
- Conforme 21 CFR part 11
- Robuste Protection IP65 et IP66 K disponible en option
- Libre d'objets prêts à l'emploi
- Télécommande
- Compatible avec une large gamme d'interfaces de communication
Accompagnement
Partenaire à vos côtés et en fonction de vos besoins, Pyrocontrole vous propose
- Des formations professionnelles certifiées sur les produits de la gamme CPS Touch®
- Le développement d'applications spécifiques sur cahier des charges
Téléchargez le
Brochure " CPS Touch® " Vidéo CPS Touch® : centralisez et supervisez vos processus du bout des doigts
Calibration: equipment and services
Guarantee the performance of your thermal installation and optimize your energy consumption: calibration equipment and services.
Lorsqu'ils sont utilisés régulièrement, la précision même des meilleurs instruments de mesure se détériore. Pour contrôler les performances des instruments de mesure et éviter toute détérioration de la qualité, l'étalonnage en température est indispensable. Fortes de leur parfaite maîtrise de la chaîne de mesure de la température, les sociétés du Groupe Chauvin Arnoux Pyrocontrole et Manumesure proposent un ensemble complet de solutions d'étalonnage de température. Quel que soit le secteur industriel, Pyrocontrole et Manumesure réalisent l'étalonnage de toutes marques de capteurs et d'équipements de mesure et proposent également des équipements et systèmes d'étalonnage innovants et performants afin de vous offrir un service complet adapté à vos besoins.
Découvrez nos services d'étalonnage
Découvrez nos systèmes d'étalonnage et d' équipements
- capteurs de référence standard
- capteur avec étalonnage in situ
- Cellules à point fixe
- fours d' étalonnage
- étalonnage des capteurs de surface
CALIBRATION SERVICES
REFERENCE TEMPERATURE SENSORS
Que vous ayez besoin d' étalons de travail ou d' étalons de référence , nous possédons des équipements performants nous permettant de fabriquer des étalons de référence de température spécifiques pour l'étalonnage par comparaison de vos capteurs à résistance et thermocouples.
Besoin d'un conseil? Nos spécialistes en métrologie sont là pour vous guider, étape par étape.
Etalons de travail
Utilisés dans les ateliers et laboratoires, les capteurs de référence permettent un étalonnage de premier niveau. Ils doivent être recalibrés régulièrement par rapport à un étalon de référence.
Capteur Pt100
• Gammes : -100°C à +450°C et -100°C à + 550°C
• Résistance à 0°C : 100 Ω
• Stabilité jusqu'à 0,05°C
• Courant de mesure : 1 mA
• Diamètre et longueur de partie sensible : 6 x 450 mm
• Classe d'interchangeabilité : Classe A selon IEC 751
• Boîtier disponible en option
Thermocouples de type S : modèle S90-03
•Plages : 0 °C à + 1 554 °C
• Dimensions : 7 mm x 650 mm
• Matières : 10% platine rhodium / platine pur
• Certificat d'étalonnage par comparaison
• Livré en coffret
♦ Etalons de référence
Utilisés comme étalons de référence dans les laboratoires et les services de métrologie.
Sonde Pt100
• Gammes : -100°C à +450°C
• Stabilité jusqu'à 0,05°C
• Résistance à 0°C : 100 Ω
• Courant de mesure : 1 mA
• Diamètre et longueur de la partie sensible : 6 x 450 mm
• Classe d'interchangeabilité : Classe A selon IEC 751
• Certificat d'étalonnage par comparaison.
• Livré en étui
Thermocouples S : modèle LNE S80
• Gammes : 0 °C à + 1 554 °C
• Fabriqués sous licence LNE
• Dimensions : 7 mm x 650 mm
• Matières : 10% platine rhodium / platine pur
• Certificat d'étalonnage par comparaison
• Livré dans un Cas
SENSOR WITH IN-SITU CALIBRATION
Économisez de l'énergie : choisissez des capteurs avec étalonnage in-situ !
Si vous utilisez des capteurs avec étalonnage in-situ, il est possible de contrôler la température sans retirer le capteur et sans arrêter le processus. Le principe est simple : sur le montage de température, un espace est prévu pour insérer une sonde étalon pour un étalonnage in-situ par comparaison. Cela permet d'économiser de l'énergie tout en augmentant la productivité et la qualité.
Applications
Méthode brevetée (brevet n° 0213616) qui peut être utilisée pour tous types d'appareils de mesure de température, qu'il s'agisse de thermocouples ou de sondes à résistance en platine.
Ce type de capteur est très largement utilisé dans les fours industriels et la pétrochimie.
> Avantages des capteurs à étalonnage in-situ :
- Evite la surchauffe : économise de l'énergie
_ Gain de temps : étalonnage de la température effectué directement sur site
- Pas besoin de retirer le capteur
- Pas besoin d'arrêter le process
- Fréquence d'étalonnage selon vos besoins.
Measurement solutions for pharmacy and the agri-food sector
Safety, quality, traceability: effective control of your thermal processes
At the core of the pharmaceutical and agri-food industry's concerns, Pyrocontrole develops fast, reliable temperature measurement solutions adapted to meet the essential requirements of safety and traceability.
- Temperature measurement,
for advanced surveillance
- Temperature control,
to optimize energy use
- Recording of the data,
for flawless traceability
- Automation,
for real-time supervision of your applications
A whole set of equipment with proven performance to guarantee precise temperature monitoring and avoid any risks due to unforeseen thermal variations.
Applications: drug manufacturing, food manufacturing, cooking equipment, refrigeration equipment, conditioning, etc.
TEMPERATURE MEASUREMENT
Interruption of the cold chain, incorrect heat treatment, etc.
Temperature measurement is essential to guarantee optimum quality. Pyrocontrole develops rugged, high-performance temperature sensors which fulfil the hygiene constraints of the agri-food and pharmaceutical sectors.
>Applications: autoclave, refrigerated chamber, bath to be controlled, cooking checks, etc.
• Insertion temperature sensor
hygienic sensor for quick, accurate measurement of the temperature at the heart of the product without health hazards.
• Bath temperature sensor
this is mounted upstream of the control process and used to check the temperature of the system to be controlled.
• Sensor for autoclave
withstands variations of temperature, pressure and humidity; this has different functions according to the required application:
- Safety: independent of the heating system, its main function is to monitor the temperature.
- Control; when connected to a controller, it adjusts the temperature throughout the process.
- Duplex: 2-in-1 system which both measures and controls the temperature.
TEMPERATURE CONTROL
To avoid any involuntary temperature variations and accurately monitor temperature over time, temperature controllers are essential.
Capable of withstanding severe environments and cleaning with a water jet, the STATOP range of temperature controllers offers high precision for the adjustment parameters.
These easy-to-use instruments can be handled without any particular knowledge of control.
>Applications: autoclaves, furnaces, baths to be controlled, etc.
- STATOP Series 15
STATOP 24-15
IP65 controller equipped with the automatic action adjustment system: self-adjusting PID control mode. The STATOP 24-15 also incorporates fuzzy logic which performs automatic process recovery.
- STATOP Series 60
STATOP 24-60 and STATOP 48-60
IP65 controllers equipped with the automatic action adjustment system: self-adjusting PID control mode. They also incorporate fuzzy logic which performs automatic process recovery. The STATOP Series 60 controllers are equipped with a second input to command the control setpoint.
DATA RECORDING
Traceability of operations and batches
In compliance with the strict health and safety standards,
the Pyrotracer recording and monitoring solution from Pyrocontrole ensures advanced traceability of the temperatures and data protection in accordance with the applicable regulatory requirements. With its specific programs, it is an ideal tool for validating sterilization or pasteurization cycles.
Applications: autoclaves, ovens, refrigerators: all temperature traceability processess.
- Paperless digital temperature recorder
PYROTRACER C.A 650
- Math function for programming the "Pasteurization value" or "Sterilization value" formulae with automatic shutdown when the specified value is reached
- Secure operation: isolated channels and file encryption
- Universal inputs: thermocouples, Pt 100Ω, mV, V and mA
- Ethernet link and PC processing software
- TFT high-definition screen - Compliant with 21 CFR part 11
- Graphical recorders Pyrotracer
C.A 6510 / C.A 6520
These data recorders with touch screens are ideal for data acquisition and analysis of the process. With their secure data storage and easy access to the recordings, this series is suitable for a wide range of applications such as:
• Inventory management
• Temperature monitoring on sterilizers/autoclaves
• 21 CFR Part 11 biomedical applications
• Faster recording speed
• Customizable display of the data and graphs
• Intuitive operation and touch screen
• Multiple recording channels
• Data accessible on site and/or remotely using the management tools
Major advantages for optimum results in the field!
Suitable for all types of applications, these instruments are capable of managing up to 144 recording channels
With multiple input types:
Thermocouples, RTDs, Cu10, Cu50, Cu100, Ni100, Ni200, Ni500, Ni1000 , Universal: mA, V, mV
Download
the C.A 6500 brochure
AUTOMATION
CPS Touch® solution
from recording the data to controlling the machines, the new CPS Touch® range of touch human-machine interfaces offers multiple advantages. Comprising 5 models, from the simplest to the most sophisticated, the CPS Touch® range is suitable for all supervision requirements.
Equipped with a touch screen which can be used even when wearing safety gloves, a front panel which withstands cleaning with a water jet and a data protection system compliant with the stipulations of the "21CFR part 11" regulations, CPS Touch® integrates the constraints of the agri-food and pharmaceutical industries.
>Applications: autoclaves, ovens, refrigerators, kneaders, mixers, furnaces, etc.
- CPS Touch®: - Choice of 5 models from 4.3 to 15 inches
- Touch screen with more than 65,000 colours
- CPS Studio high-performance programming software
- Protected access: nine security levels per user
- Complies with 21 CFR part 11
- Rugged IP65 and IP66 K protection available as an option
- Library of ready-to-use objects
- Remote control - Compatible with a wide range of communication interfaces
Support
As a partner alongside you, and depending on your requirements, Pyrocontrole proposes:
- Certified professional training on the products in the CPS Touch® range
- Development of specific applications according to specifications
Temperature MEASUREMENT and TESTING in the Rail sector
Temperature solutions for the Rail industry
Que vous recherchiez des capteurs de température pour le matériel roulant, des transmetteurs ou des procédés de chauffe pour les fours de fusion utilisés pour la fabrication d'équipements ferroviaires, Pyrocontrole met à votre disposition son expertise des procédés thermiques.
Temperature measurement solutions
Pour répondre aux exigences spécifiques de l'industrie ferroviaire, Pyrocontrole conçoit et fabrique des capteurs et transmetteurs de température haute performance spécialement adaptés pour répondre aux spécificités du secteur.
Applications : mesure de température dans les usines de fabrication d'équipements ferroviaires, instruments de mesure de température embarqués pour le contrôle des batteries, des systèmes de traction, des boîtes d'essieux et de la climatisation.
• Transmetteur 4-20 mA
Conversion du signal d'entrée Pt100 en un signal analogique 4…20 mA pour la mise à l'échelle de la température.
• Capteur
motoréducteur Ce capteur a pour fonction de surveiller les températures des motoréducteurs. Le capteur de résistance vissé acquiert les données en temps réel.
• Capteur de résistance à visser pour CVS / électronique de puissance
Insensible aux vibrations, il peut être utilisé pour surveiller la température de l'huile sous pression dans les systèmes de transmission hydrodynamiques.
• Sonde de surface de gaine
Installée sur les gaines des systèmes de climatisation des trains, cette sonde de température en platine avec connecteur intégré permet de contrôler le fonctionnement de la climatisation, crucial pour le confort des voyageurs.
• Thermomètre à seuil
Cet instrument de mesure léger et innovant permet aux conducteurs de TGV de mesurer avec précision la température de la boîte d'essieu par mesure par contact avec le capteur Pt100 intégré. Avec son code couleur pour chaque seuil de température, ce thermomètre est particulièrement rapide à lire.
Temperature MEASUREMENT and TESTING
Comprehensive range of rugged, reliable measurement solutions for severe environments
Pour les températures élevées et les conditions extrêmes rencontrées en métallurgie, fonderie et sidérurgie, Pyrocontrole propose des instruments fiables et résistants adaptés à ces environnements sévères :
- Capteurs de température pour des tests fiables
- Régulateurs de puissance pour optimiser les réglages de température
- Enregistreurs numériques pour la cartographie des fours
- Automatisation - HM Ipour visualiser tous les processus industriels
Temperature sensors
Des solutions robustes et fiables
Pyrocontrole propose un choix de capteurs de température adaptés équipés de protections spécifiques pour correspondre à votre application. Des protections métalliques, céramiques ou composites rendent les ensembles de température plus résistants et prolongent la durée de vie des capteurs.
Exemples d'applications :
- Fonderie
- Fer et acier
- Métallurgie
Mesure de température dans les bains de fusion et les bains de maintien.
>Applications : bains de fusion et de maintien, mesure de température dans les fours de trempe et de recuit et de stabilisation • Ensemble de température portable Mesure ou contrôle avec un ensemble de mesure équipé d'une poignée.
• Ensemble de température fixe et/ou mobile
Mesure de contrôle du bain avec unensemble de températurecoudé fixe et/ou amovible, afin d'éviter de casser le protecteur lorsque le four est chargé de lingots d'alliage d'aluminium.
• Ensemble à température fixe
Mesure de contrôle du bain avec ensemble de température droit fixé dans le réfractaire, à gradient thermique connu.
Télécharger l'
étude de cas - Solutions de mesure pour la fonderie d'aluminium
- Fer et acier
Qualifiée pour résister aux hautes températures, notre offre d'ensembles de température permet de mesurer très précisément les températures, améliorant ainsi la qualité de vos produits et la sécurité de vos process.
> Applications : fours de trempe, fours de recuit et de stabilisation
• Capteurs à dôme
Dans des environnements sévères, ces ensembles permettent de contrôler la température du dôme et d'optimiser la gestion de l'énergie utilisée.
Ils ont une durée de vie particulièrement longue car leur protection les rend particulièrement robustes.
• Capteurs de fond
Précis et résistants, ces assemblages sont insérés dans le réfractaire avec ou sans saillie, ces assemblages surveillent la température et assurent la sécurité du process.
• Capteurs Cadid
Soumis à des contraintes de température, l'élément sensible de ces capteurs est protégé par une gaine constituée d'un matériau adapté à l'environnement attendu.
Qualifiée pour résister aux hautes températures, notre offre d'ensembles de température permet de mesurer des températures de manière particulièrement précise, améliorant ainsi la qualité de vos produits et la sécurité de vos process.
> Exemple d'application: hauts fourneaux
• Ensemble de température de paroi
Installé dans le réfractaire de la cuve du four, cet ensemble de température surveille la température de l'installation et permet de garantir la sécurité du procédé.
• Ensemble de prise de température de soufflage
Positionné sur les sorties vent chaud, il mesure la température des fumées.
• Ensemble température de sortie du poêle Cowper
En position d'immersion, cet ensemble température peut être utilisé pour mesurer la température de l'air chaud en sortie d'un poêle Cowper. Ceci est essentiel pour assurer un rendement satisfaisant du four. Cet ensemble bénéficie d'une tenue à haute température et est équipé d'une tête de raccordement spécifique pouvant résister aux sollicitations mécaniques et aux chocs.
• Ensemble de température de processus standard
Selon l'endroit où il est monté, il peut être utilisé pour surveiller la température de l'huile de refroidissement ou de l'eau de refroidissement.
Power controllers
Économiser l'énergie
Les systèmes de contrôle sont essentiels pour optimiser la température. Equipés d'une technologie de pointe, les contrôleurs de puissance Thyritop 40 et Thyritop 30 sont idéaux pour les besoins des professionnels.
Avantages :
- limitation et optimisation de la puissance de chauffage,
- surveillance de la charge,
- multiples possibilités de contrôle et de supervision.
• Contrôleurs de puissance Thyritop 400
Ces contrôleurs de puissance communicants contrôlent toutes les charges résistives et inductives pour le chauffage électrique. Disponible en 3 versions, de 37 A à 2 900 A, il offre précision, flexibilité et une conception robuste pour contrôler vos éléments chauffants.
>Applications
Ces contrôleurs sont particulièrement adaptés pour :
les fours continus les fours
multizones
• Régulateurs de puissance Thyritop 30
Les régulateurs de puissance Thyritop 30 sont idéaux pour les besoins de contrôle de puissance électrique les plus fréquents. Simples d'utilisation et particulièrement robustes, ils offrent une solution de contrôle de puissance à faible coût.
>Applications
Ces contrôleurs sont particulièrement adaptés pour : les
fours de trempe
Téléchargez notre brochure Contrôleurs de puissance
Digital recorders
La précision et l'homogénéité de la température de maintien du four sont deux caractéristiques cruciales pour la qualité et le coût du traitement thermique obtenu. Pour vérifier l'homogénéité de la température d'un four, l'enregistreur numérique PYROTRACER est l'outil idéal.
Applications : fours de trempe
Spécifiquement conçu pour une configuration et une mise en œuvre rapides et simples, cet enregistreur sans papier « plug & play » permet de contrôler la température en temps réel et d'enregistrer jusqu'à 18 canaux de mesure. La sécurité de cet enregistrement « QUALITE » est assurée au moyen de fichiers cryptés et infalsifiables.
_ Écran "TFT" extra-haute définition 6,4 pouces
- 256 couleurs
_ Jusqu'à 18 canaux de mesure isolés les uns des autres
_ Sauvegardes des données sur mémoire Compact Flash jusqu'à 2 Go
_ Conforme 21 CFR part 11
_ Livré en standard : Ethernet lien + logiciel de traitement PC
Télécharger la
plaquette de présentation
Enregistreurs graphiques
Ces enregistreurs de données avec écrans tactiles sont des solutions idéales pour l'acquisition de données et l'analyse de processus dans toutes les industries. Spécialement conçue pour une utilisation plus simple, cette nouvelle génération d'enregistreurs graphiques CA 6500 contribue à rendre votre travail nettement plus simple et surtout plus efficace !
• Vitesse d'enregistrement plus rapide
• Sécurité des données renforcée
• Affichage personnalisable des données et graphiques
• Utilisation intuitive avec écran tactile
• Plusieurs canaux d'enregistrement
• Données accessibles sur site et/ou à distance grâce aux outils de gestion
Des atouts majeurs pour des résultats optimaux sur le terrain !
Adaptés à tous types d'applications, ces instruments sont capables de gérer jusqu'à 72 canaux d'enregistrement
Avec plusieurs types d'entrées :
Thermocouples, RTD, Cu10, Cu50, Cu100, Ni100, Ni200, Ni500, Ni1000, Universel : mA, V, mV
Télécharger
la brochure CA 6500
Automation - HMI
CPS Touch® solution
nouvelle génération adapté pour répondre aux exigences industrielles de supervision de processus dans la métallurgie, foundrywork et le secteur de la sidérurgie.
De l'enregistrement des données au contrôle des machines, la nouvelle gamme d'interfaces homme-machine tactiles CPS Touch ® offre de multiples avantages. Composée de 5 modèles, du plus simple au plus sophistiqué, la gamme CPS Touch® s'adapte à tout besoin de supervision.
> Applications : mélangeurs, fours, etc.
- CPS Touch® : - Choix de 5 modèles de 4,3 à 15 pouces
- Écran tactile avec plus de 65 000 couleurs
- Logiciel de programmation haute performance CPS Studio
- Accès protégé : neuf niveaux de sécurité par utilisateur
- Conforme 21 CFR part 11
- Robuste IP65 et protection IP66 K disponibles en option
- Bibliothèque d'objets prêts à l'emploi
- Télécommande- Compatible avec une large gamme d'interfaces de communication
Accompagnement
En fonction de vos besoins, partenaire à vos côtés, Pyrocontrole vous propose :
- Des formations sur les produits de la gamme CPS Touch® (formation professionnelle certifiante)
- Le développement d'applications spécifiques selon votre cahier des charges
Télécharger le
« CPS Touch® brochure » vidéo CPS Touch®: centralisée, contrôle du bout des doigts de vos processus

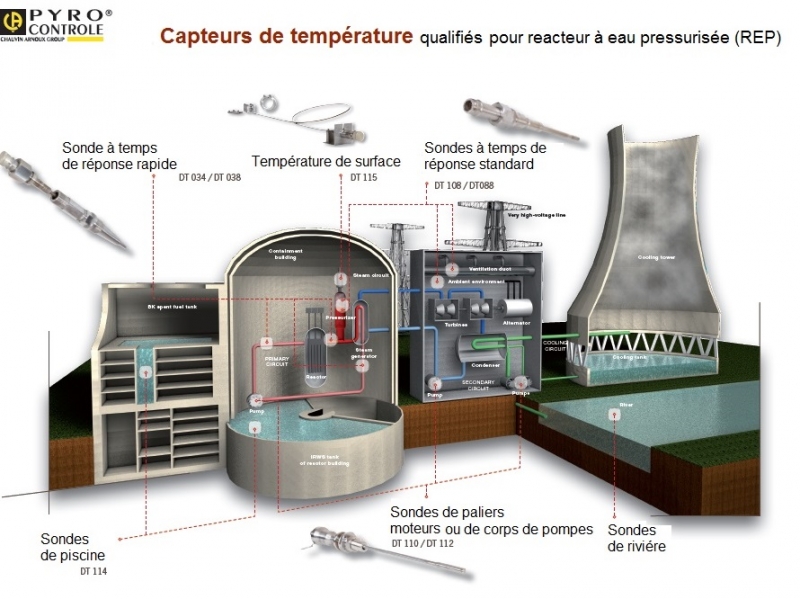

Nuclear-qualified measurement solutions
Reliability and performance in the heart of nuclear power plants
As early as the 1970s, Pyrocontrole was already involved in the manufacture of temperature sensors for the nuclear industry and that involvement has continued to grow ever since.
Our sensors, qualified to withstand the most extreme conditions in terms of irradiation, earthquake, temperature and pressure, enable you measure the temperatures in your installations as reliably as possible in all circumstances.
Operation
Our K1, K2, K3 and NC-qualified temperature sensors are installed on the REP 900 MW, 1300 MW and N4 Series and in third-generation EPR power plants.
OUR SENSORS OFFERING
Qualified to withstand the most extreme conditions (irradiation, earthquake, high temperatures, high pressures, etc.), our sensors are positioned at all the strategic points in a nuclear installation.
>Applications: from the reactor building to the machine sets, as well as in the auxiliary buildings, our experts have designed a range of sensors equipped with reliable, innovative technologies.
STANDARDS AND CERTIFICATIONS
Pyrocontrole benefits from the following certifications:
QN100/QN200/QN300
RCC-E
RCC-M
ASME code
ATEX
IEC 60751
ISO 9001
ISO 14001
